超聲波點焊機:超聲波換能器振動性能的影響
時間：2022-06-30 09:20:36 點擊：1348次
超聲波點焊機:超聲波換能器振動性能的影響

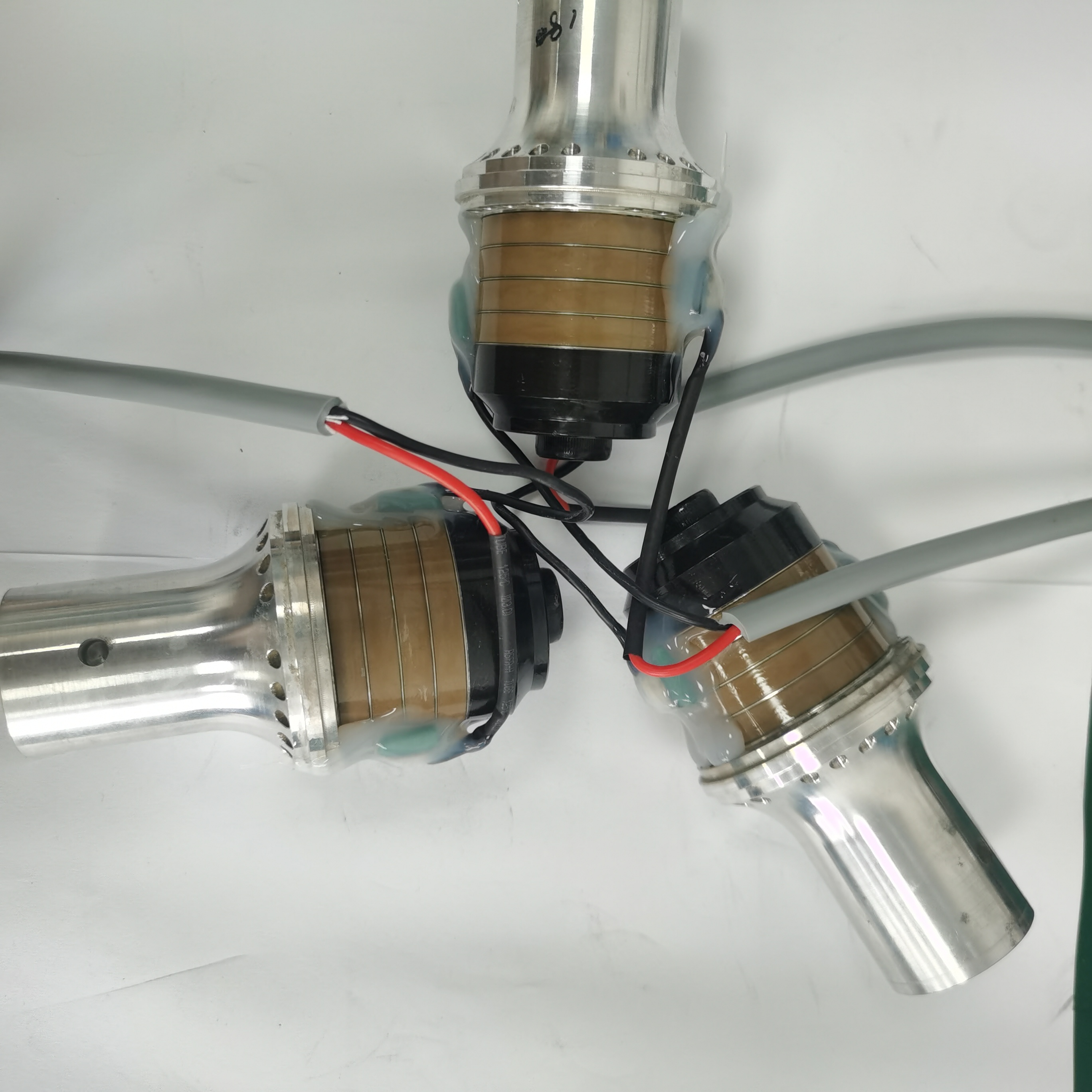

超聲波換能器振動性能的影響在半波長夾心式壓電陶瓷超聲換能器中，電陶瓷元件的位置影響換能器的振動性能，這是因?yàn)樵诓煌奈恢茫?a href="http://gwfcu.com.cn/hanjieyangpin/chaoshengbodianhanji/2021/0410/516.html">超聲波點焊機換能器中的應力及振動分布是不同的。是一傳統的夾心式壓電陶瓷換能器的幾何示意圖，其中 9%和 92為換能器前后金屬蓋板的長度，9%是換能器中壓電陶瓷元件的長度，由于要對換能器中電陶瓷元件的位置對換能器性能的影響進行探討，因此換能器的結構是非對稱的。超聲波點焊機換能器是利用數值法得出的夾心式壓電陶瓷超聲換能器的共振頻率>反共振頻率和有效機電耦合系。
電陶瓷元件的位置之間的關系曲線，陶瓷元件的長度是固定的，而且換能器前后金屬蓋板的總長度也是固定不變的，當我們改變換能器后蓋板的長度，就意味著電陶瓷元件的位置在發生變化，當電陶瓷元件位于換能器的中心位置時，超聲波點焊機換能器振動共振頻率和反共振頻率達到最大值，由此同時，超聲波金屬點焊機換能器的有效機電耦合系數也達到最大值，當壓電陶瓷元件逐漸遠離換能器的中心位置時，其共振頻率>反共振頻率和有效機電耦合系數隨之減少。因此可得出一重要的結論，即當電陶瓷元件位于換能器的中心位置，超聲波換能器的振動性能達到最佳。
